機械手

文章出處：樂氏螺桿發布時間：2015-06-08

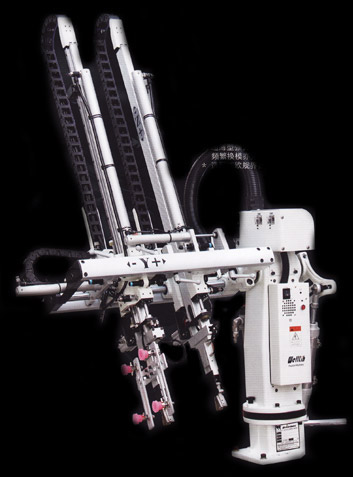

機械手
適合注塑機型50T-180T
1、零件采用完全之模組化生產，高強度鋁合金精密制造成型。
2、取料手臂采用高強度鋁擠型材配合精密線性滑軌，高速、高鋼性、震動小、耐磨而長壽命。
3、雙臂式設計，主臂配合治具取出成品，副臂夾取水口/料頭。
4、整機氣動零件全采用世界名牌，日本SMC輕磨擦高速氣缸、法國LEGRIS大流量調速接頭，日本PISCO精密調速接頭與風管。
5、超薄型強力夾具，夾持力大且適合空間窄小之模具；壓差式夾取確認，頻繁換模亦無需調整。
*選配CE歐規界面接頭(EURO MAP&SPI)
安全注意事項：
1、在使用此頁所記載的產品之前，請閱讀操作說明書及其他相關資料，做到正確使用。
2、為了容易理解本頁所載圖片，在攝影中去掉了安全柵等勞動安全規則中所定外圍保護裝置。用戶在使時，請準備安全保護之外圍裝置。

機型	X-550PR	X-650PR
手臂型式 Type	單段
適用射出成型機	50～150（TON)	100～200（TON)
上下行程	P:550(mm) R:550(mm)	P:650(mm) R:650(mm)
前后行程	P:170(mm) R:120(mm)	P:170(mm) R:120(mm)
旋出角度	50～90（°）
爪旋角度	90（°）	90（°）
最大荷重	2(kg)	2(kg)
最小取出時間	0.7(sec.)	0.8(sec.)
空循環時間	4.3(sec.)	4.3(sec.)
驅動方式	氣壓
工作氣壓	5～7(kg/cm2)
空氣消耗量	7.8(NL/cycle)	7.9(NL/cycle)
電源消耗量	0.2A
電源	AC220V 50～60Hz
凈重	50(kg)	55(kg)

空氣消耗量使用吸附時另外消費60L/min

機型	A	B	C	D	E
X-550PR	1310	1050	175	130	415
X-650PR	1410	1150	175	130	415

機型	F	G	H	I	J
X-550PR	600	270	35	410	178
X-650PR	600	270	35	410	178

機型	K	L	M	N
X-550PR	50	30	15	181
X-650PR	50	30	15	181
